斜桿式釜底放料球閥

簡要描述：XGFLQ41F斜桿式釜底放料球閥是一種專門為帶夾套工業容器（反應釜）設計的罐底放料球閥。其操作部分與容器罐底成斜角，這樣拉大了距離，避免了執行器與保溫夾套層的干涉。

適用范圍：工業容器、制藥發酵反應罐、初級食品加工、化妝品混合容器、化學配料罐、生物反應釜、石化過程、食品配料罐等等
口徑：
聯系方式：13777710744
壓力：常壓
更新時間：2025-04-26
材質：不銹鋼

產品咨詢資料下載聯系我們

產品分類

Product Category

詳細介紹

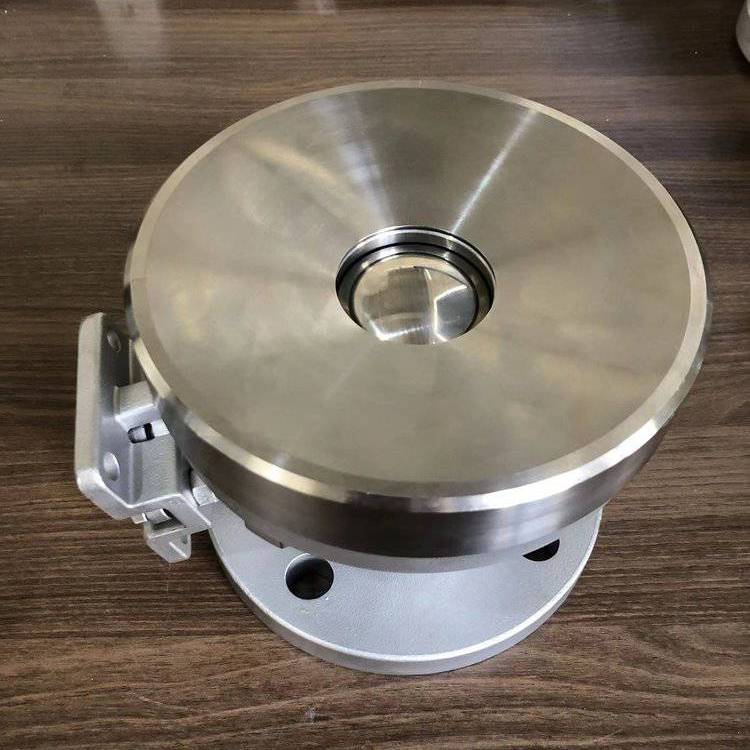

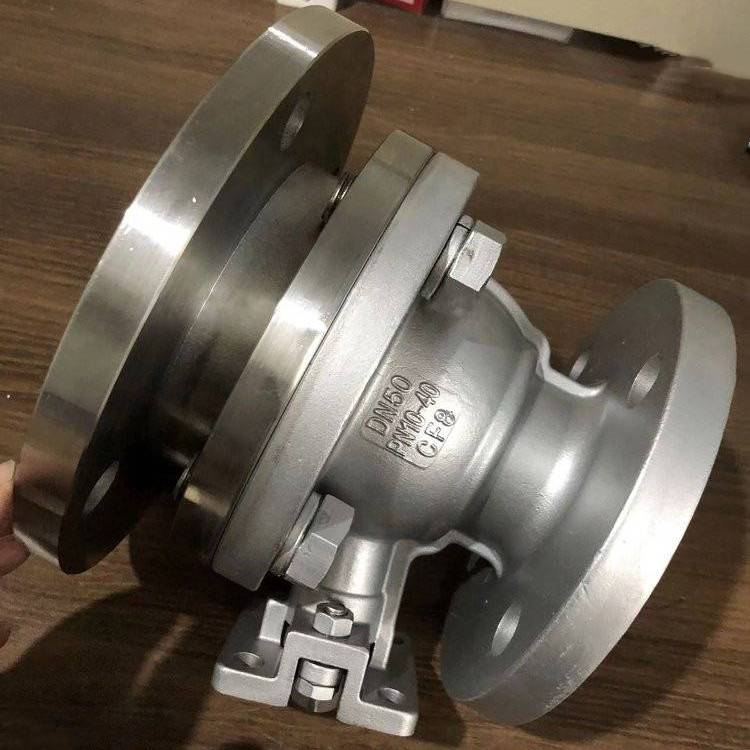

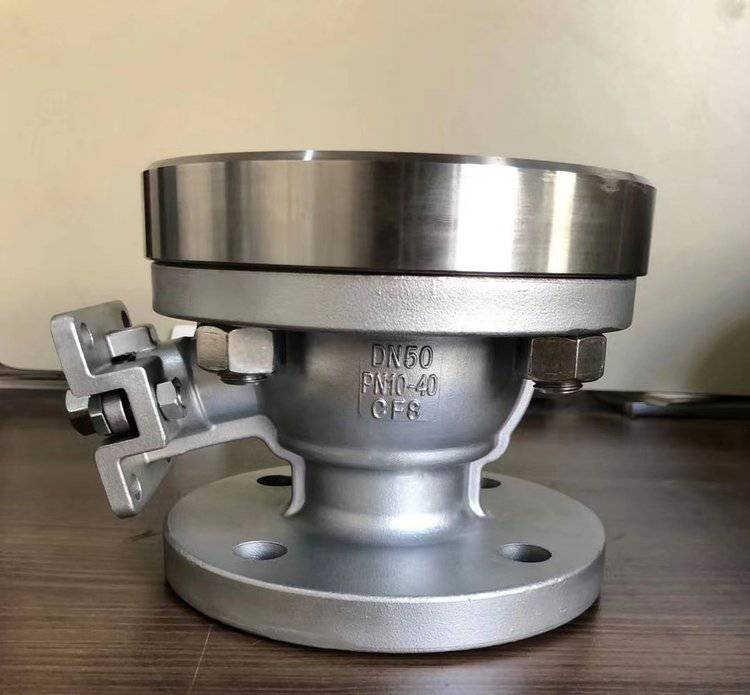

XGFLQ41F斜桿式釜底放料球閥介紹

產品定義與設計目的

XGFLQ41F斜桿式釜底放料球閥是一種專門為帶夾套工業容器（反應釜）設計的罐底放料球閥。其操作部分與容器罐底成斜角，這樣拉大了距離，避免了執行器與保溫夾套層的干涉。同時采用ISO5211直接安裝執行器的高平臺設計，無需連接支架和軸套，使安裝執行器變得簡單。

應用領域

該球閥應用范圍廣泛，可用于制藥發酵反應釜、化學配料罐、生物反應釜、石化過程、化妝品混合容器、食品配料罐等工業容器。也適用于精細化工、制藥、化工行業的反應鍋，還可用于細軟顆粒介質輸送以及初級食品加工等場景。

產品特點

結構組成

主要包括主閥體、副閥體、反應釜法蘭，副閥體與主閥體固定連接并形成一個球形的閥芯腔。副閥體上固定有連接座，連接座上設有第一缺口、第二缺口，第一缺口的深度大于第二缺口，反應釜上設有分別與第一缺口、第二缺口貼合的第一連接部、第二連接部，第二缺口與第二連接部上設置有相互配合的凸起與卡槽。副閥體上還設有進料口，進料口兩側的表面的弧度與反應釜底部的弧度相同。
閥芯腔內設有球形的閥芯，閥芯的頂部設有凹槽，凹槽與副閥體上表面平滑過渡并與副閥體上表面、反應釜形成內凹的球面。
密封設計
主閥體與副閥體上對稱設有閥座，閥座上設有與閥芯配合密封的弧形面，這種設計能確保良好的密封性能，在閥門切斷時，可保證物料無泄漏，以免未充分反應的物料進入下一個流程。
出料設計
主閥體上設有出料口，出料口與進料口相對。閥芯的中部設有出料孔，當出料孔豎直時與進料口、出料口形成一條出料通道，方便物料的放出。
操作設計
閥芯的側面連接有閥桿，閥桿水平設置，閥桿端部連接有手把或執行機構，便于操作人員進行操作控制。
產品優勢

與市場上普通的開關閥相比，XGFLQ41F斜桿式釜底放料球閥能完全貼合反應釜內壁，使釜內物料充分反應且無存料，解決了普通開關閥存在的死角大、密封性能差等缺點，滿足了反應釜釜底放料的特殊要求。
